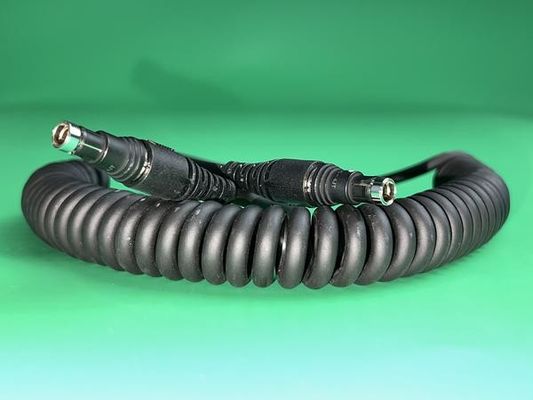

Assemblaggio di imbracature per cavi industriali per impianti militari di protezione EMC

Creare un gruppo di cavi per applicazioni militari con una giacca TPU, schermatura EMC,e filo a molla implica la progettazione di una soluzione robusta e affidabile in grado di resistere a ambienti difficili mantenendo l'integrità del segnaleEcco un approccio dettagliato:

Componenti e materiali chiave

1. TPU:

   • Durabilità:Il TPU (polyurethane termoplastico) è noto per la sua eccellente resistenza all'abrasione, la sua flessibilità e la sua resistenza meccanica, il che lo rende ideale per applicazioni militari.
   • Resistenza chimica e ambientale:Il TPU è resistente agli oli, alle sostanze chimiche e alle dure condizioni ambientali, garantendo che l'assemblaggio del cavo possa resistere ai rigori dell'uso militare.
   • Flessibilità:Mantenere la flessibilità anche a basse temperature, che è fondamentale per le operazioni sul campo.

2. Protezione EMC:

   • Compatibilità elettromagnetica (EMC):La schermatura protegge il cavo dalle interferenze elettromagnetiche (EMI) e dalle interferenze a radiofrequenza (RFI), garantendo che i segnali siano trasmessi senza degrado.
   • Tipi di schermatura:
     • Diametro di copertura:Offre una buona copertura e flessibilità, adatta alla maggior parte delle applicazioni militari.
     • Protezione da foglio:Fornisce una copertura del 100%, ideale per applicazioni ad alta frequenza in cui è richiesta una protezione EMI completa.
     • Combinazione:Alcuni assemblaggi possono utilizzare sia schermature intrecciate che di foglio per bilanciare la flessibilità e le prestazioni.

3. Cable a molla:

   • Armatura:Il filo a molla aggiunge forza meccanica al cavo, aiutandolo a tornare alla sua forma originale dopo essere stato piegato o torto.Questo è particolarmente utile nelle applicazioni in cui il cavo è soggetto a movimenti frequenti o stress meccanici.
   • Durabilità:Il filo di molla previene le piegature e prolunga la durata del cavo in ambienti difficili.

Considerazioni di progettazione

1. Resistenza meccanica:

   • Riduzione della tensione:Incorporare il sollievo da tensione nei punti di connessione per evitare danni da piegatura o tiratura, specialmente dove il cavo è collegato a attrezzature militari.
   • Resistenza alla trazione:Assicurarsi che l'assemblaggio sia in grado di resistere alle richieste fisiche dell'uso militare, comprese la tensione, l'impatto e la compressione.

2. Sigillamento ambientale:

   • Impermeabilizzazione:Progettare l'insieme per essere impermeabile, con un livello IP67 o superiore, per proteggere dall'ingresso dell'acqua durante le operazioni sul campo.
   • Resistenza alla temperatura:I materiali devono essere in grado di resistere a temperature estreme, sia calde che fredde, poiché le operazioni militari possono verificarsi in una vasta gamma di ambienti.

3. Integrità del segnale

   • Capacità e resistenza basse:Scegliere conduttori e isolamento che riducano al minimo la capacità e la resistenza, garantendo che i segnali siano trasmessi con precisione su lunghe distanze.
   • Terminazione:Assicurare una corretta messa a terra dello schermo EMC per proteggere dal rumore elettrico e garantire l'affidabilità dei sistemi di comunicazione.

4. Flessibilità contro rigidità:

   • Progettazione equilibrata:L'assemblaggio deve essere sufficientemente flessibile per facilitare l'uso, mantenendo la rigidità se necessario per evitare danni.

Processo di produzione

1. Prototipizzazione:

   • Sviluppare prototipi per testare le prestazioni dell'assemblaggio, compresa la resistenza meccanica, la flessibilità e l'efficacia dello schermo EMC.La prototipazione consente di perfezionare il progetto prima della produzione su larga scala.

2. Assemblaggio:

   • Preparazione del cavo:Tagliare e strappare la giacca TPU e i fili interni alle lunghezze richieste, garantendo terminazioni pulite e precise.
   • Applicazione di protezione:Applicare all'insieme la protezione EMC scelta (intessuta, in foglio o in combinazione), assicurandosi che sia correttamente messa a terra e integrata.
   • Integrazione del filo di molla:Incorporare il filo di molla nell'assemblaggio, assicurandosi che sia adeguatamente allineato e fissato all'interno della giacca TPU.

3. Supermolding (facoltativo):

   • Per una maggiore durata e protezione dell'ambiente, si consiglia di superformare i connettori o parti specifiche dell'assemblaggio del cavo con TPU o un altro materiale compatibile.

4. Esame:

   • Prova elettrica:Eseguire prove per garantire che l'insieme mantenga una corretta continuità elettrica, resistenza all'isolamento e integrità del segnale.
   • Prova meccanica:Testare l'insieme per la flessibilità, la resistenza alla trazione e la durata in condizioni militari simulate, comprese temperature estreme e esposizione ambientale.

5. Controllo della qualità:

   • Attuare rigorosi processi di controllo della qualità per garantire che ogni gruppo di cavi soddisfi i severi requisiti delle norme militari, come MIL-STD-810 per i test ambientali.

Applicazioni

• Sistemi di comunicazione:Utilizzato in radio, antenne e altri dispositivi di comunicazione in cui è fondamentale una trasmissione affidabile del segnale.
• Sistemi d'arma:Collega vari componenti elettronici all'interno di sistemi d'arma, che richiedono un'elevata durata e resistenza alle condizioni difficili.
• Equipaggiamento di campo:Garantisce connessioni affidabili nei dispositivi portatili utilizzati dai soldati, tra cui unità GPS, apparecchiature di visione notturna e altri equipaggiamenti tattici.

Conclusioni

Un gruppo di cavi progettato per applicazioni militari con una giacca TPU, schermatura EMC e filo molla offre la necessaria durata, flessibilità,l'integrità del segnale richiesta in ambienti difficiliConcentrandosi su materiali di alta qualità, precisi processi di produzione e test approfonditi, si può creare un prodotto che soddisfi i severi requisiti di uso militare.
