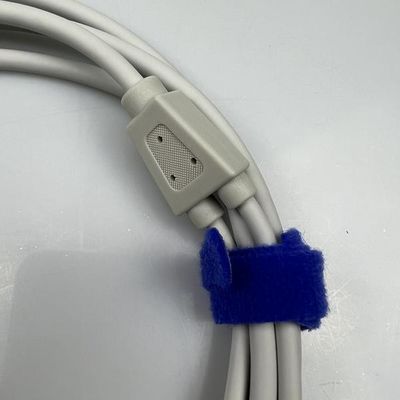

Dispositivi medici TPU cablaggio elettrico

Componenti e materiali chiave

1. Cavo in TPU:

   • Convenienza:Il TPU è un materiale conveniente che offre un buon equilibrio tra prestazioni e convenienza, rendendolo adatto per applicazioni usa e getta.
   • Flessibilità:I cavi in TPU sono flessibili, garantendo facilità d'uso in ambito medico, dove il cavo potrebbe dover muoversi con il paziente o il dispositivo.
   • Resistenza chimica:Il TPU è resistente ai comuni agenti di pulizia e disinfettanti, garantendo che il cavo possa essere pulito, se necessario, prima dello smaltimento.
   • Biocompatibilità:Assicurarsi che il materiale TPU sia biocompatibile e soddisfi gli standard medici, come ISO 10993, per garantire la sicurezza quando è a contatto con i pazienti.

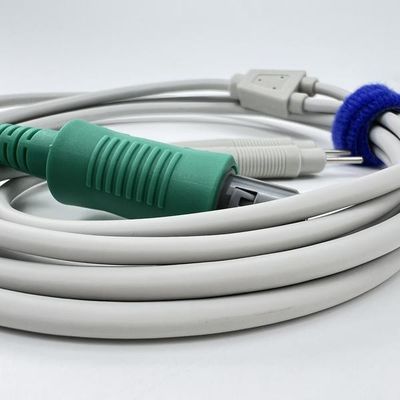

2. Spina in plastica:

   • Materiale:Utilizzare plastica di grado medicale, leggera ed economica, ma comunque abbastanza resistente da sopportare il numero necessario di collegamenti e scollegamenti durante l'uso.
   • Design:La spina dovrebbe essere facile da collegare e scollegare, con un semplice meccanismo di bloccaggio per garantire una vestibilità sicura. Dovrebbe anche essere compatibile con il dispositivo medico a cui si collegherà.
   • Sovrastampaggio (opzionale):Prendere in considerazione il sovrastampaggio della spina in plastica con TPU per fornire un ulteriore scarico della trazione e migliorare la durata.

3. Tipo di connettore:

   • Connettori usa e getta:Scegliere connettori progettati per un uso singolo o limitato, assicurandosi che siano convenienti pur soddisfacendo i requisiti di prestazione necessari.
   • Compatibilità:Assicurarsi che il connettore sia compatibile con i dispositivi medici esistenti e aderisca agli standard elettrici e meccanici necessari.

Considerazioni di progettazione

1. Conformità agli standard medici:

   • ISO 10993:Assicurarsi che tutti i materiali utilizzati nell'assemblaggio del cavo siano biocompatibili e soddisfino gli standard ISO 10993 per i dispositivi medici.
   • IEC 60601:L'assemblaggio deve essere conforme agli standard IEC 60601 per la sicurezza elettrica nelle apparecchiature mediche, garantendo un funzionamento sicuro.

2. Design monouso:

   • Produzione conveniente:Ottimizzare il design per la produzione di massa per ridurre i costi mantenendo la qualità. Lo stampaggio a iniezione è un metodo comune per produrre grandi volumi di componenti in plastica a basso costo.
   • Smaltimento:I materiali e il design dovrebbero facilitare il facile smaltimento dopo un singolo utilizzo, nel rispetto delle normative sui rifiuti sanitari.

3. Tenuta ambientale:

   • Impermeabilizzazione di base:Sebbene l'assemblaggio sia usa e getta, dovrebbe comunque offrire una protezione di base contro i fluidi, garantendo che rimanga funzionale durante l'uso previsto.
   • Compatibilità con la sterilizzazione:L'assemblaggio dovrebbe essere in grado di resistere ai processi di sterilizzazione, se necessario prima dell'uso, sebbene gli articoli monouso siano spesso pre-sterilizzati.

4. Prestazioni elettriche:

   • Integrità del segnale:Il cavo deve mantenere un'adeguata integrità del segnale per la durata del suo utilizzo, garantendo una trasmissione affidabile di dati o alimentazione.
   • Conduttori a basso costo:Utilizzare materiali conduttivi a basso costo che soddisfino i requisiti elettrici necessari senza aggiungere spese inutili.

Processo di fabbricazione

1. Prototipazione:

   • Sviluppare prototipi per testare le prestazioni dell'assemblaggio, tra cui funzionalità elettrica, flessibilità e durata durante l'uso previsto. La prototipazione aiuta a identificare eventuali difetti di progettazione o aree per la riduzione dei costi.

2. Assemblaggio:

   • Preparazione del cavo:Tagliare e spellare il cavo in TPU alle lunghezze richieste, garantendo coerenza e precisione per la produzione di massa.
   • Fissaggio del connettore:Fissare i connettori a spina in plastica utilizzando processi automatizzati ove possibile per ridurre i costi di manodopera.
   • Sovrastampaggio (opzionale):Se viene utilizzato il sovrastampaggio, applicarlo in questa fase per rinforzare la connessione tra il cavo e la spina.

3. Test:

   • Test elettrici:Condurre test elettrici di base per garantire che la continuità, la resistenza di isolamento e l'integrità del segnale soddisfino gli standard necessari.
   • Test meccanici:Testare l'assemblaggio per la durata durante il collegamento e lo scollegamento, assicurandosi che possa resistere all'uso previsto prima dello smaltimento.

4. Controllo di qualità:

   • Implementare processi di controllo qualità semplificati per garantire la coerenza su grandi volumi di produzione, concentrandosi sugli indicatori chiave di prestazione come la funzionalità elettrica e l'integrità meccanica.

Applicazioni

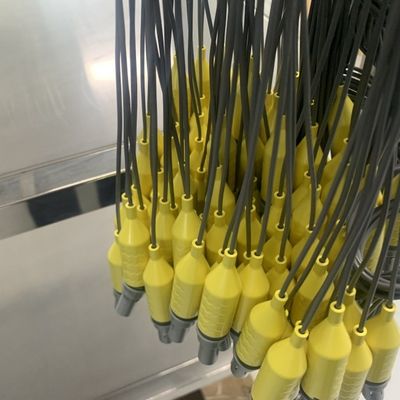

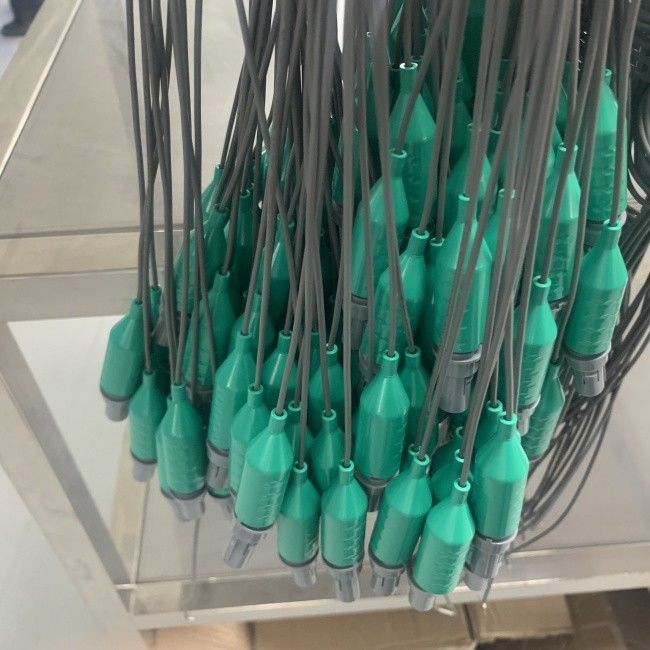

• Cavi di monitoraggio usa e getta:Utilizzati per il monitoraggio a breve termine del paziente, dove il cavo viene smaltito dopo un singolo utilizzo o un breve periodo.
• Dispositivi medici monouso:Collega vari dispositivi medici usa e getta a sistemi di monitoraggio o controllo.
• Apparecchiature diagnostiche temporanee:Utilizzato in dispositivi che richiedono collegamenti temporanei per scopi diagnostici, come cavi ECG o EEG.

Conclusione

Un gruppo cavi medicali usa e getta a basso costo con una spina in plastica e un cavo in TPU può soddisfare gli standard medici pur essendo conveniente per applicazioni monouso. Concentrandosi su materiali convenienti, processi di produzione semplificati e conformità agli standard medici, è possibile creare un prodotto affidabile che soddisfi le esigenze degli operatori sanitari senza compromettere la qualità o la sicurezza.
